Flanschberechnungen   ( EN 13445  / DIN EN 1591 )

Berechnung von beliebig kombinierbaren Flanschverbindungs-Paarungen - für alle nachfolgend aufgelisteten Flanschformen - nach dem  Alternativ-Berechnungsverfahren EN 1591-Teil 1  mit Emittlung der vorhandenen Auslastungen  für Flansche,  Schrauben und Dichtungen  sowie  Schraubenkräfte, Anzugsmomente  ( mit Dichtungskennwerten entsprechend DIN EN 1591 - Teil 2, Tabellen 1 - 6 ).

  • Vorschweißflansche
  • Aufschweißflansche
  • Vorschweißbunde mit Losflanschen
  • Aufschweißbunde mit Losflanschen
  • Blindflansche

Die Abmessungen der Flansche  - nach DIN EN 1092 - Teil 1  -  können durch Wahl von Nenndruck/Nennweite übernommen werden.  Alle weiteren zur Berechnung benötigten

Geometriedaten werden von diesen Normgrößen abgeleitet.  Explosionszeichnungen der

kompletten Flanschverbindung mit  Formelzeichen  oder  Zahlenwerten  verbessern den

Komfort der Dialogführung noch einmal deutlich.

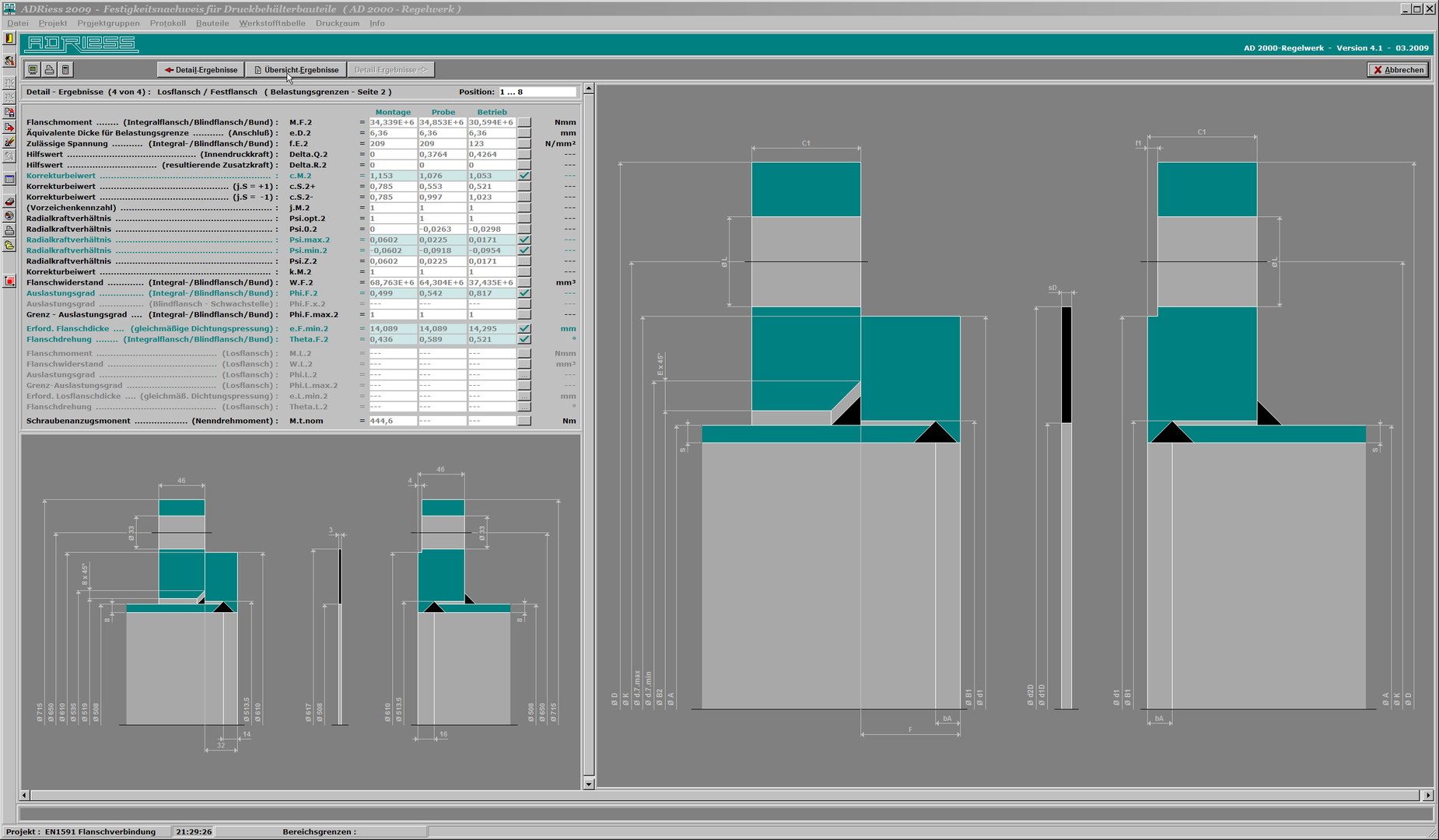

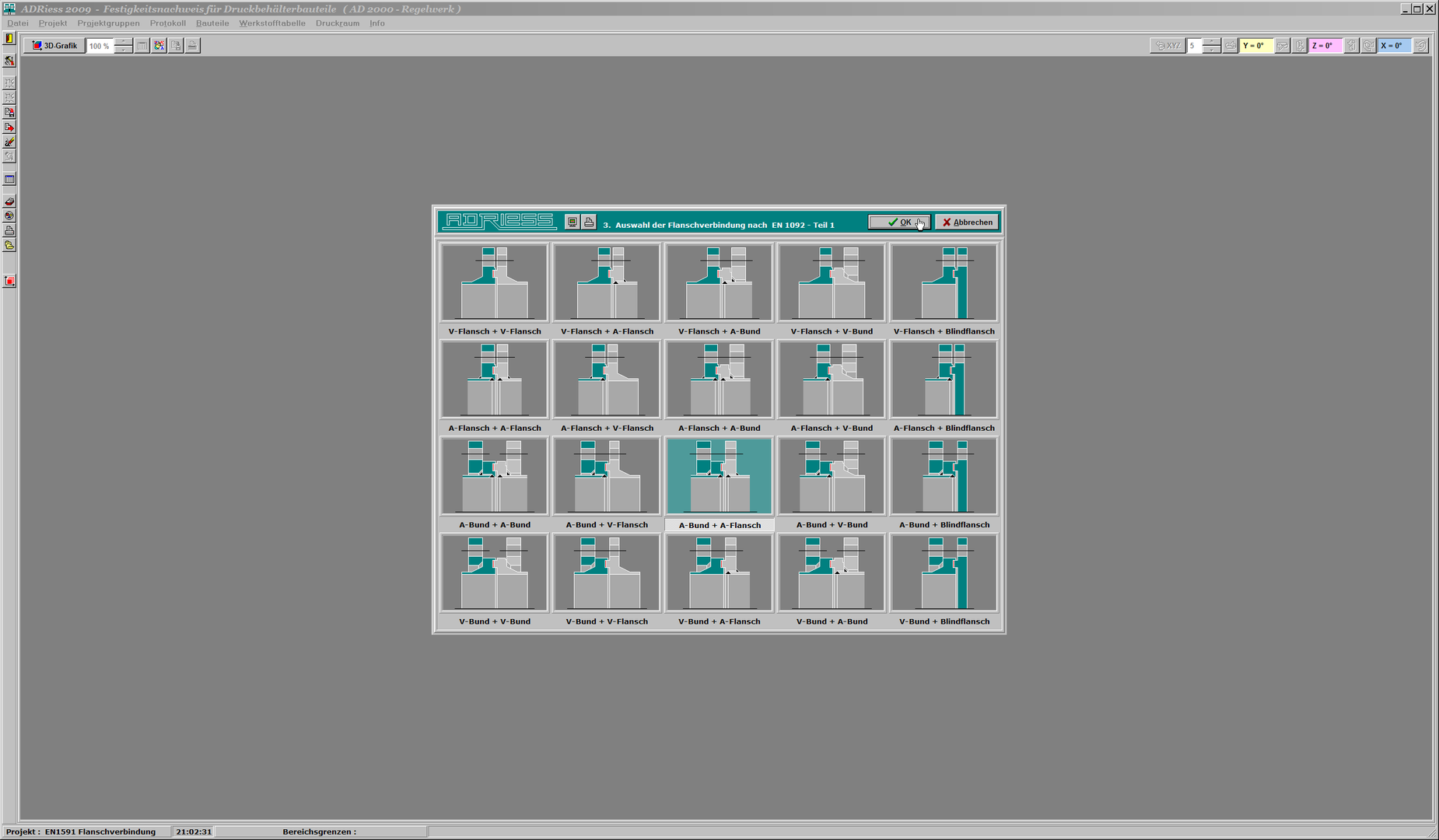

Bildergalerie: Komplette Dialogführung einer Flanschberechnung nach  EN 1591 - Teil 1

Adobe Flash -  Player erforderlich !

Weitere  Berechnungs - Module nach  EN 13445 - Teil 3  befinden sich  zur Zeit  in der Entwicklungsphase !
