Baugruppen unter Innendruck        ( EN 13445 - 3 )

Selbständige  Dimensionierung  von Behältermänteln und Behälterabschlüssen nach  EN 13445 - Teil 3,  Abschnitt 7  sowie der Wanddicken von  rohrförmig  verstärkten Einzelausschnitte nach Abschnitt 9.1 - 9.5, die beliebig in alle Richtungen geneigt sein können - und  automatischer Überprüfung aller möglichen Ausschnittkombinationen auf  eventuell  vorliegende  gegenseitige Beeinflussungen nach Abschnitt 9.6.

Sollten Ausschnitte mit  rohrförmigen Verstärkungen  nicht  ausreichend  dimensioniert werden können, wird die Ermittlung der erforderlichen Abmessungen einer zusätzlichen scheibenförmigen Verstärkung angeboten.

Weiterhin ist die Berücksichtigung von äußeren Lasten an Stutzen für kugelförmige und zylindrische Mäntel in Kombination mit der  Ausschnitt - Dimensionierung möglich.

  • Zylindrischer Mantel unter Innendruck
  • Kegelförmiger Mantel - konvergierend und divergierend - unter Innendruck
  • Klöpperboden unter Innendruck
  • Korbbogenboden unter Innendruck
  • Halbkugelboden unter Innendruck

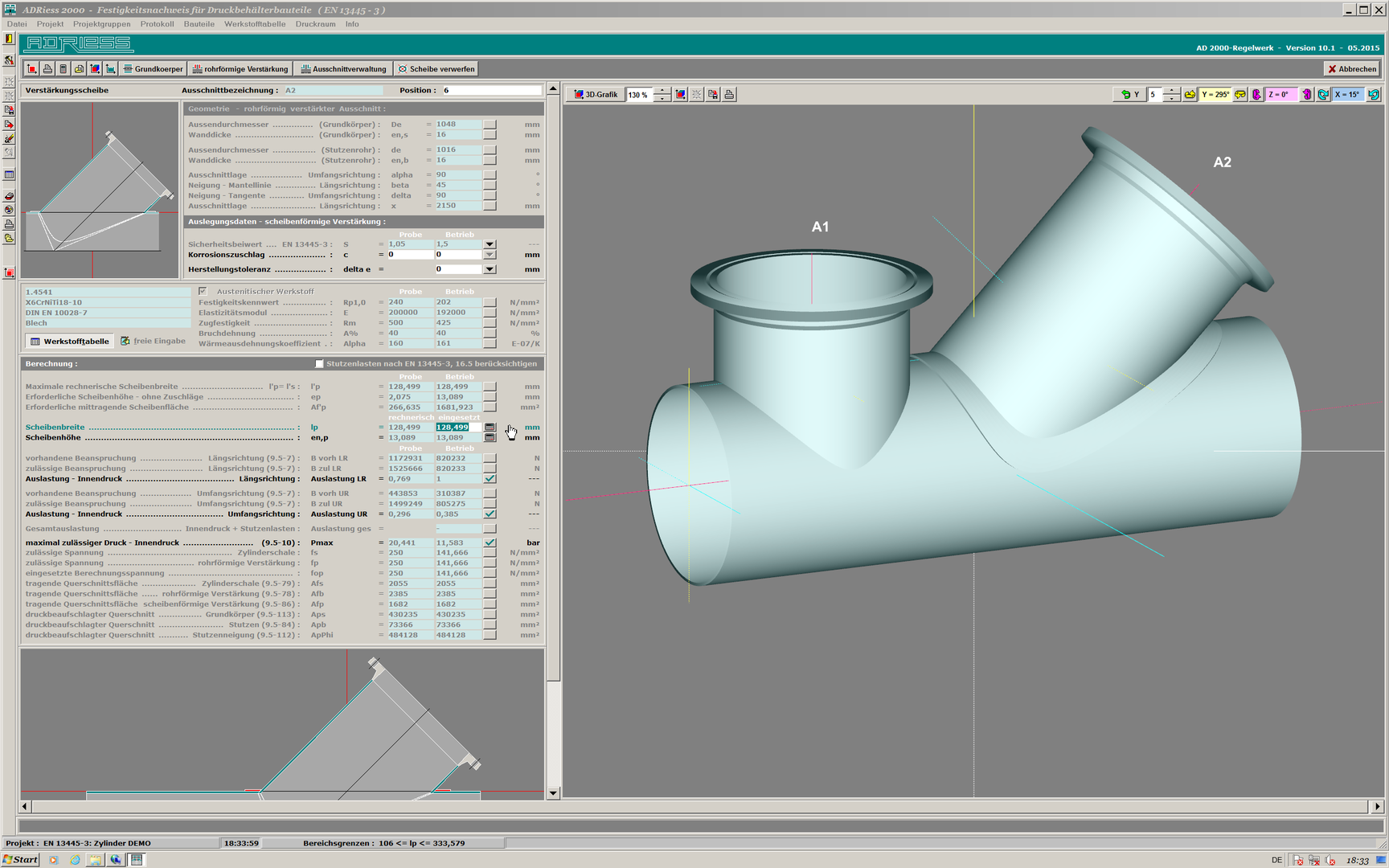

Diese Berechnungsmodule befinden sich zur Zeit in der Entwicklungs - / Testphase.  Ein Berechnungsbeispiel dieser  Beta-Version  zeigen wir in nachfolgender Bildergalerie.

ePaper
Kurzfassung - Einführung in die Baugruppenbearbeitung/-verwaltung Berechnungsbeispiel - Zylindrischer Mantel mit Ausschnittberechnung

Teilen:
Ausführliche Einführung in die Baugruppen- / Projekt - Verwaltung
Berechnungsbeispiel - Zylinder unter Innendruck mit Ausschnittberechnungen
DEMO_Zylinder_EN13445.pdf
PDF-Dokument [19.6 MB]
