ADRiess 2000 - Baugruppen unter Innendruck

Selbständige  Dimensionierung von Behältermänteln und  Behälterabschlüssen nach  AD 2000-Regelwerk B1, B2 und B3 sowie der Wanddicken von  rohrförmig  verstärkten Einzelausschnitte nach  AD 2000-Regelwerk B9 - die nach TRD-301/303 beliebig in alle Richtungen geneigt sein können - und automatischer Überprüfung aller möglichen Ausschnittkombinationen auf  eventuell  vorliegende  gegenseitige Beeinflussungen nach AD 2000-Regelwerk B9.

Sollten Ausschnitte mit  rohrförmigen Verstärkungen  nicht  ausreichend  dimensioniert werden können, wird die Ermittlung der erforderlichen Abmessungen einer zusätzlichen scheibenförmigen Verstärkung angeboten.

Weiterhin ist die Berücksichtigung von äußeren Lasten an Stutzen für kugelförmige und zylindrische Mäntel in Kombination mit der  Ausschnitt - Dimensionierung möglich.



  • Zylindrischer Mantel unter Innendruck
  • Kegelförmiger Mantel - konvergierend und divergierend - unter Innendruck
  • Klöpperboden unter Innendruck
  • Korbbogenboden unter Innendruck
  • Halbkugelboden unter Innendruck

Als Kalkulationshilfe  steht die automatische Erzeugung von  Blechabwicklungen  für Behältermäntel, Stutzenrohre  und  Verstärkungsringe zur Verfügung.  Damit erhält der Anwender die benötigten Blechabmessungen, eine  maßstäbliche  Blechabwicklung  und die Koordinaten der Durchdringungskurven.

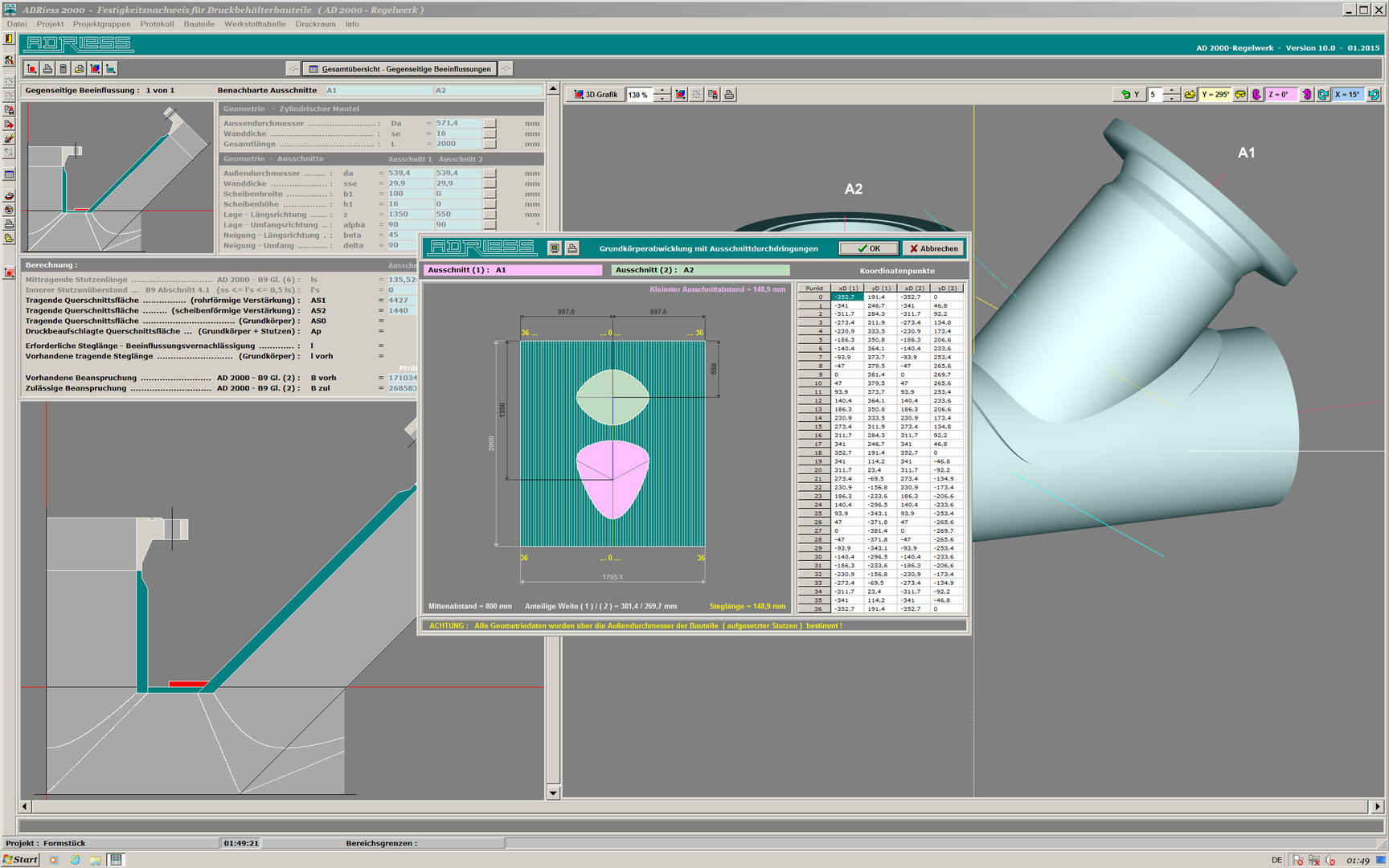

Bilder - Galerie :  Zylindrischer Mantel unter Innendruck mit Ausschnittberechnungen

Start und Steuerung der Bildergalerie: Maus-Cursor an den unteren Bildrand bewegen !

Kurze Einführung in die Baugruppenbearbeitung  (Zylinder mit Ausschnittberechnung)

ePaper
Kurzfassung - Einführung in die Baugruppenbearbeitung/-verwaltung Berechnungsbeispiel - Zylindrischer Mantel mit Ausschnittberechnung

Teilen:

ePaper
Berechnungsprotokoll - Zylindrischer Mantel unter Innendruck mit 3 Ausschnittberechnungen einschließlich gegenseitiger Beeinflussungen

Teilen:
Ausführliche Einführung in die Baugruppen- / Projekt - Verwaltung
Berechnungsbeispiel - Zylinder unter Innendruck mit Ausschnittberechnungen
Formstuecke.pdf
PDF-Dokument [24.4 MB]
